那須 Fields 2008年1月22日～
温水循環式床暖房を自作中です。
温水循環式床暖房を自作中です。

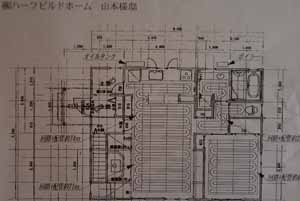

↑ ①水道設備屋さんが作った床暖房用パイプ回路図面。セルフで床暖房を作る場合でも、資材の調達と図面は設備屋さんに任せたほうがよいでしょう。

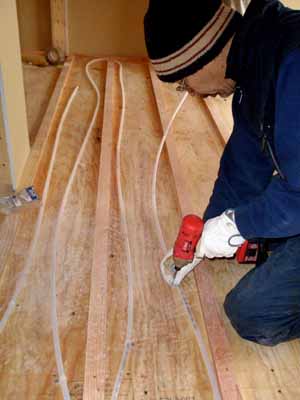

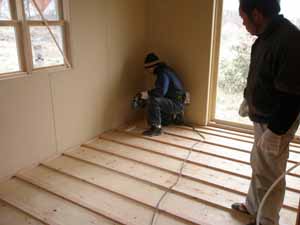

↓③ １月２２日 床暖房用パイプを置根太の間に往復させ、専用留め具を使ってビス留めします。
↓③ １月２２日 床暖房用パイプを置根太の間に往復させ、専用留め具を使ってビス留めします。
↑② １月２２日 はじめに、置根太を30ｃｍ間隔で床合板に取り付けます。

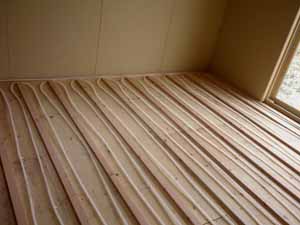

↑④１月２５日 1部屋1回路分のパイプが敷き終わったところ

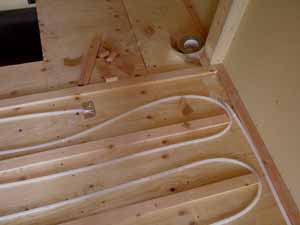

→⑤１月２５日 パイプは床下に設置するヘッダー（6回路が集まる本管ポンプ）に行きと帰りとも接続させます。外に設置した床暖房専用給湯機からヘッダーを経由して温水（不凍液）が床下に循環される仕組みです。

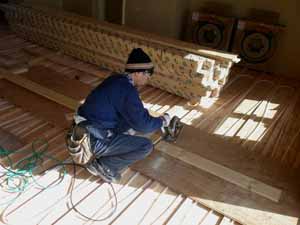

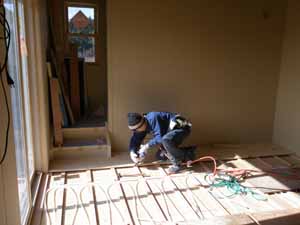

↑⑥１月30日 床暖房パイプの敷設が完了し、いよいよ床フローリング材（無垢のパイン材）を貼ります。
